REmontage cable accélérateur T396 - LEGEND

[groschat2014]

Chalut à tous,
Je viens de faire la réfection du carbu (changement du joint de cuve totalement HS + Pipes neuves, plus boisseau neuf etc etc etc )

Bref démontage Oct 2019 , Commande des pièces , Covid- travaux annexes- garde alternée etc- et .......remontage en mai 2020 tu vois le topo.

Il y a une pièce dans ma main (sur la photo en PJ) que je n'arrive pas à remonter. ( une espèce d'entretoise en laiton)
Pourtant j'ai la RT, le HAYNES, et même le manuel d'atelier, et ben pas un seul ne montre une vu éclatée du remontage de cette p*tain de pièce (coté cabu car coté cocote je gère)

Je fais donc appel à une bonne âme qui pourrait me dire comment remettre cette pièce ?
Merci

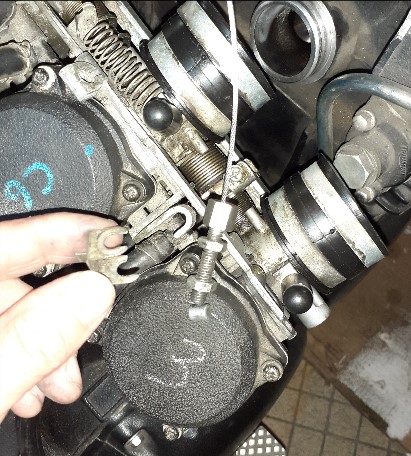

cable accelérateur-dim.jpg (85.59 Kio) Consulté 8247 fois

[Juan-Lewis]

Je ne sais plus exactement mais je crois qu'elle s'intercale entre les deux écrous et vient se mettre au niveau de l'accroche du câble sur la rampe.

[groschat2014]

Merci Juan pour ton retour, c'est effectivement ça, sauf que la piece a une forme chelou, (y a une patte pétée mais ça c'est ok),
il y a surtout une espèce de languette à l'arrière, bref je vois pas comment la remettre correctement
J'ai remis des photos

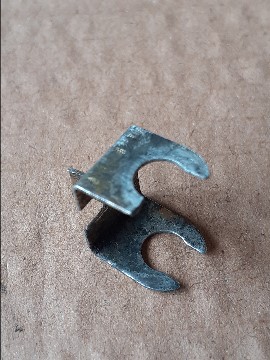

pièce cable accélérateur -3.jpg (36.58 Kio) Consulté 8240 fois

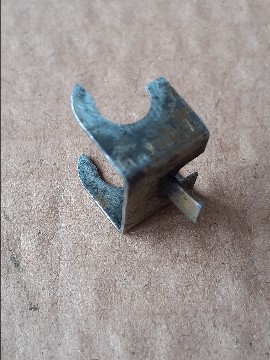

pièce cable accélérateur -2.jpg (37.1 Kio) Consulté 8240 fois

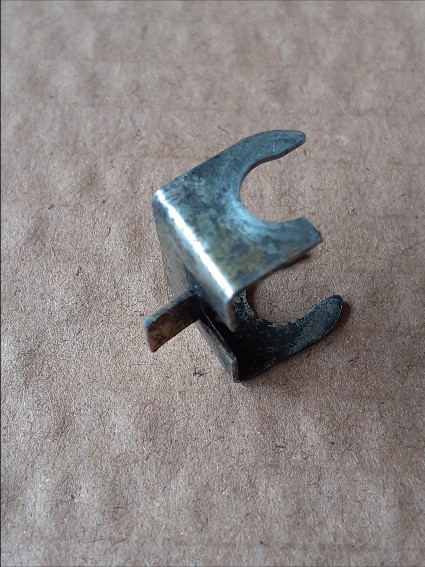

pièce cable accélérateur -1.jpg (87.37 Kio) Consulté 8240 fois

[Juan-Lewis]

En plus je crois que c'est le Truc qui te fais tout le temps chier pour virer le câble.
Je crois que la dernière fois je ne l'ai pas remis.... Je regarde demain si tu veux.

Déjà qu'on se fait suffisamment chier pour virer ce putain de filtre à air et cette rampe, pas besoin d'en rajouter

[groschat2014]

Exactement, c'est un peu le truc de trop.
Si tu as un photo du montage je veux bien.

Cette piece de memoire je m'etais fait chier à la demonter (d'ailleurs c'est pour ca qu'elle est pété)
Mais je vais pas la virer, elle doit bien avoir une utilité, sinon ce serait vraiment du vice.

[Juan-Lewis]

Alors, d'après ce que je vois sur la photo, j'ai effectivement viré la pièce et serré les deux écrou de chaque coté de la pièce en U de la rampe.
Je pense que cette pièce de merde est prévue pour que le câble de parte pas en cas d'un desserrage d'un des deux écrous.
Pour ma part, ça doit faire 3 ou 4 ans que je l'ai viré et d'après ce que je vois sur mes photos, ça n'a pas bougé...

La partie qui nous intéresse est un peu floue mais pas évident de glisser le téléphone entre le réservoir et les carbus...

[groschat2014]

Super sympa d'avoir pris le temps de faire un cliché, assez acrobatique d'ailleurs vu l'accès.

Ca doit etre une securité. Bon je vais arreter de me prendre la tete, et vaut peut etre mieux la virer que de la monter de travers.

Muchas gracias Juan !!!
Pu que 9h00 avant le deconfinement :-)))
Gazzzz

[Juan-Lewis]

De rien

[groschat2014]

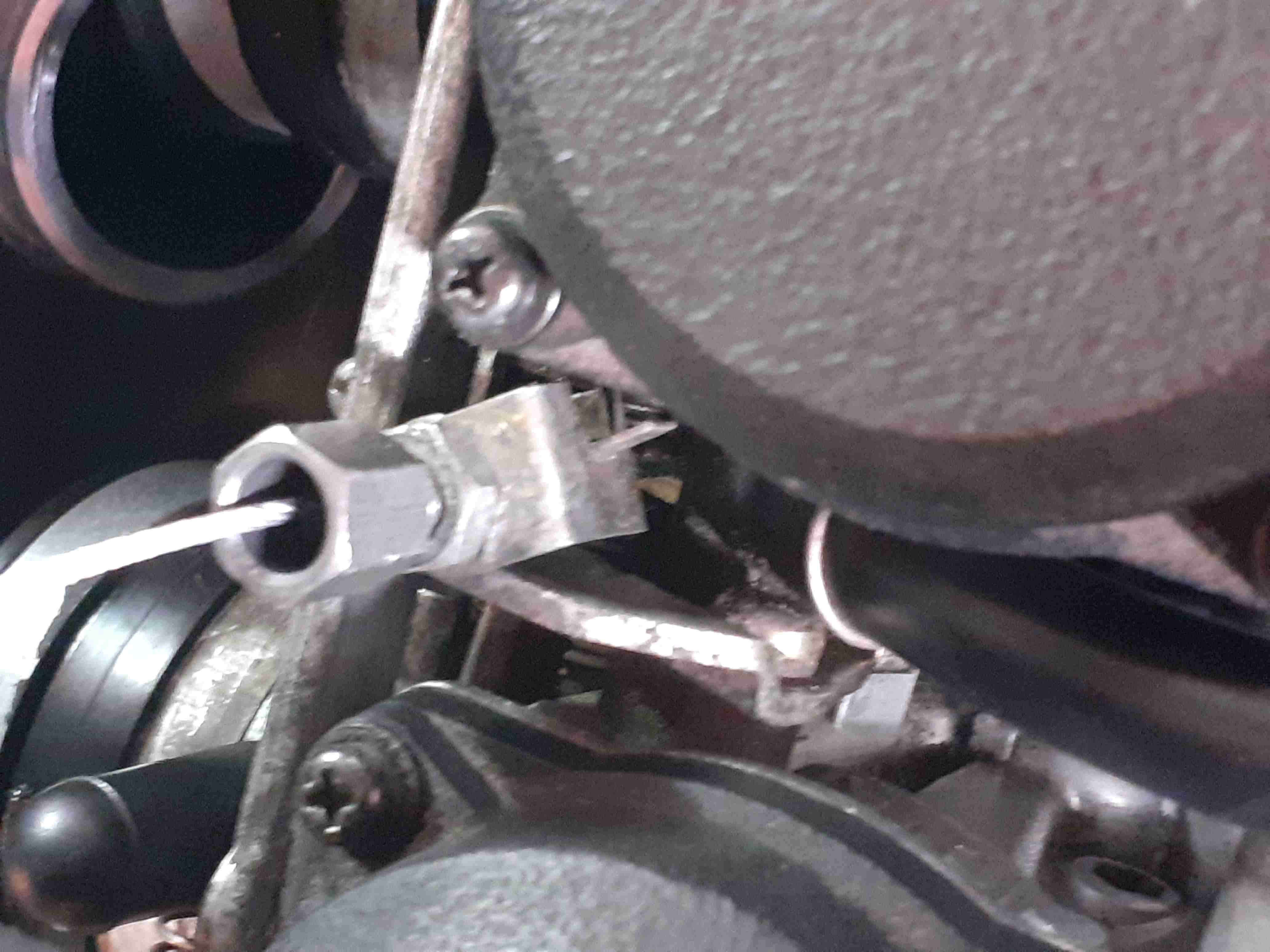

Voici le resultat,
Y a une chance sur 2 que ce soit monté de travers mais...m'en fout.

Mais le pire a été de remonter l'extremité du cable ( le tonnelet au bout du cable) dans le logement du palfrenier....putain la galèèère. Faut etre chirurgien..

Ayant du mettre 1h30 à remonter le bordel ( + cable starter, plus remontage cocote, je me dis qu'il doit y avoir un truc que j'ai pas saisi....

En tout cas merci Juan, meme psychologiquement ça fait du bien de pas se sentir seul dans sa merde.

Le resultat en photo


[Juan-Lewis]

Oui, c'est effectivement un peu chiant...

[17polux]

Pas besoin du contre écrou en dessous...
✌✌

Perso je mets 6 à 8 minutes pour la tomber sur une 98 CV
Certes avec filtres a air individuels
Visserie BTR inox..
Sinon c'est vrai que c'est chiant...

[groschat2014]

Bah maintenant je mettrais le 10 eme du temps.

C'est la qu'on se dit qu'un tuto en vidéo c'est qd même achement mieux que des photos floues et des post du genre :

-tu mets le bidule en face du truc et après tu fais passer le machin entre les deux pattes. tu voâ c'que j'veu dire ? (même si ça m'a bien dépanné, ttention j'suis pas en train de cracher dans le carter)

Y aurais pas moyen de faire une chaine Youtube-triumphadonf ? j'dis ça j'dis rien...surtout qu'avec un pauv smartphone à 2 balles y a moyen de faire des trucs sympas, meme un vieux schnok comme moi y arriverait j'suis sur :))
Bon c'est pas l'tout mais y a encore du taf

[17polux]

Hein ??
Un tuto pour trois vis et deux câbles sur Mikuni

[YOPSOLO]

Il y a bien des tutos sur comment se torcher...

[Juan-Lewis]

Se torcher
Faudrait que tu précises parce qu'il y a plusieurs interprétation
